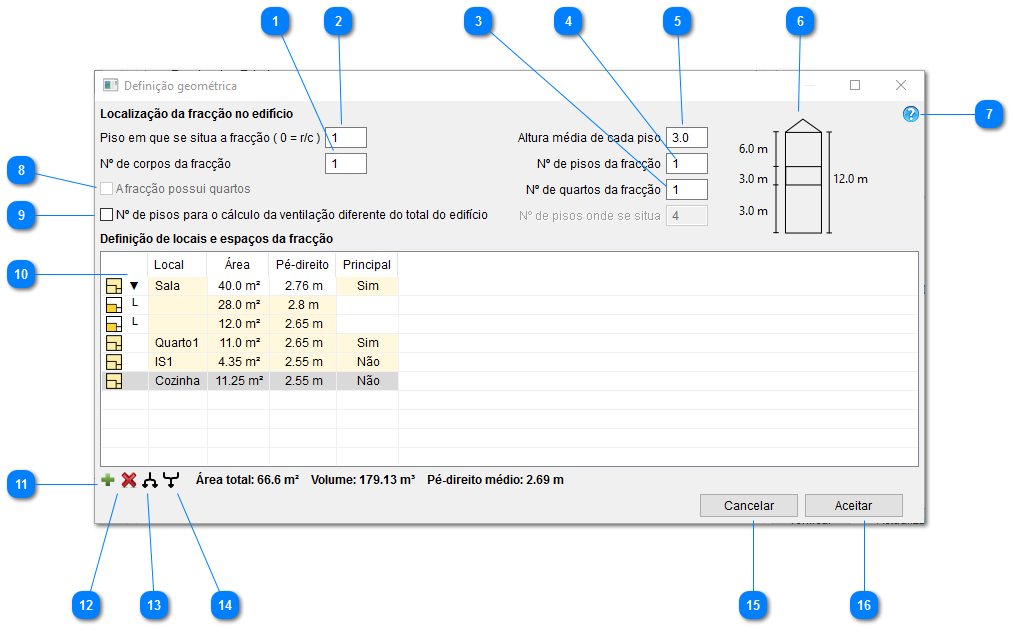

Definição geométrica da fração

O número de corpos que constituem a fração. Serve apenas para ser utilizado na descrição da fracção.



Localiza a fração no edifício. O r/c corresponde ao piso 0. Pisos enterrados deverão possuir números negativos.

Este dado é utilizado para o cálculo da ventilação pela norma EN 15242



Serve para determinar a tipologia da fracção. Caso o consumo de AQS não esteja de acordo com a tipologia o mesmo deve de ser ajustado na janela dos sistemas técnicos.



Serve para determinar a altura da fracção para o cálculo da ventilação pela norma EN 15242



Serve para determinar a altura total do edifício para o cálculo da ventilação pela norma EN 15242.

Esta altura não corresponde ao pé-direito da fracção pois inclui as espessuras das lajes.



Este desenho apresenta as alturas que vão ser utilizadas no cálculo da ventilação.

Do lado direito temos a altura total do edifício, do lado esquerdo temos a altura do edifício acima da fração, a altura da fração e a altura do edifício abaixo da fração. Valores a vermelho significam um erro nos dados.



Abre este documento



Serve para definir se a fração se serviços (RECS) possui quartos.

O consumo de AQS nesta situação terá sempre de ser confirmado na janela dos equipamentos.



Caso se pretenda definir uma altura do edifício diferente da definida no painel principal. Este campo para o cálculo da ventilação pela norma EN 15242.



Neste quadro são definidos os espaços que constituem a fração. Caso no mesmo espaço existam diversas alturas de pé-direito é possível especificar o espaço como um conjunto de outros espaços (por exemplo a "Sala" na imagem)

Um espaço principal será aquele que pode ser aquecido. Normalmente são aquecidas as zonas de estar. A cozinha é um espaço principal se possuir climatização.

Caso o processo seja de um edifício existente podemos apenas definir a fração toda num único espaço. Caso seja uma grande intervenção ou um edifício novo será necessário definir todos os espaços para verificar o gt máximo na introdução dos vãos envidraçados.



Adiciona um novo espaço. Caso esteja selecionado algum espaço efetua uma cópia do mesmo.

Para adicionar um novo subespaço a um espaço deve ter selecionado um subespaço existente, para adicionar um novo espaço deve ter selecionado um espaço.



Elimina o espaço ou subespaço selecionado.



Converte um espaço existente em dois subespaços.

Quando se quer definir um espaço por subespaços é necessário converter primeiro o espaço.



Une todos os subespaços num único espaço. A área deste espaço é o somatório de todas as áreas dos subespaços e o pé-direito o pé-direito ponderado dos mesmos.



Cancela as alterações e fecha a janela.



Aceita as alterações e fecha a janela.
